Introducción
La iluminación en una cancha de pádel es fundamental para garantizar una experiencia de juego óptima, tanto en competiciones como en usos recreativos.
Esta debe cumplir con normativas específicas, como la UNE-EN 12193, asegurando niveles mínimos de luz y uniformidad.
En este artículo explicamos qué tipo de iluminación se recomienda, cómo instalarla correctamente y cuál es el consumo energético estimado.
Tipos de iluminación recomendados
Opciones de tecnología de iluminación
-
LED
- Mayor eficiencia energética.
- Larga vida útil (hasta 50,000 horas).
- Baja emisión de calor y alta uniformidad lumínica.
- Potencias recomendadas: 200 W por reflector con clasificación de protección IP65 para garantizar resistencia al polvo, la humedad y condiciones climáticas adversas.
-
Halogenuros metálicos
- Buena reproducción de colores.
- Vida útil menor comparada con LED (~15,000 horas).
- Potencias recomendadas: 400 W por reflector.
Niveles mínimos de iluminación
La norma UNE-EN 12193 establece los siguientes niveles mínimos de iluminación para pistas de pádel:
Pistas exteriores
- Competiciones nacionales e internacionales:
- Iluminación horizontal (Emed): 500 lux.
- Uniformidad (Emin/Emax): 0.7.
- Entrenamientos y usos recreativos:
- Iluminación horizontal (Emed): 200 lux.
- Uniformidad (Emin/Emax): 0.5.
Pistas interiores
- Competiciones nacionales e internacionales:
- Iluminación horizontal (Emed): 750 lux.
- Uniformidad (Emin/Emax): 0.7.
- Entrenamientos y usos recreativos:
- Iluminación horizontal (Emed): 300 lux.
- Uniformidad (Emin/Emax): 0.5
Instalación de la iluminación
Distribución de reflectores y postes
- Número de postes: 4 (uno en cada esquina de la cancha).
- Número de reflectores: 8 (dos reflectores por poste).

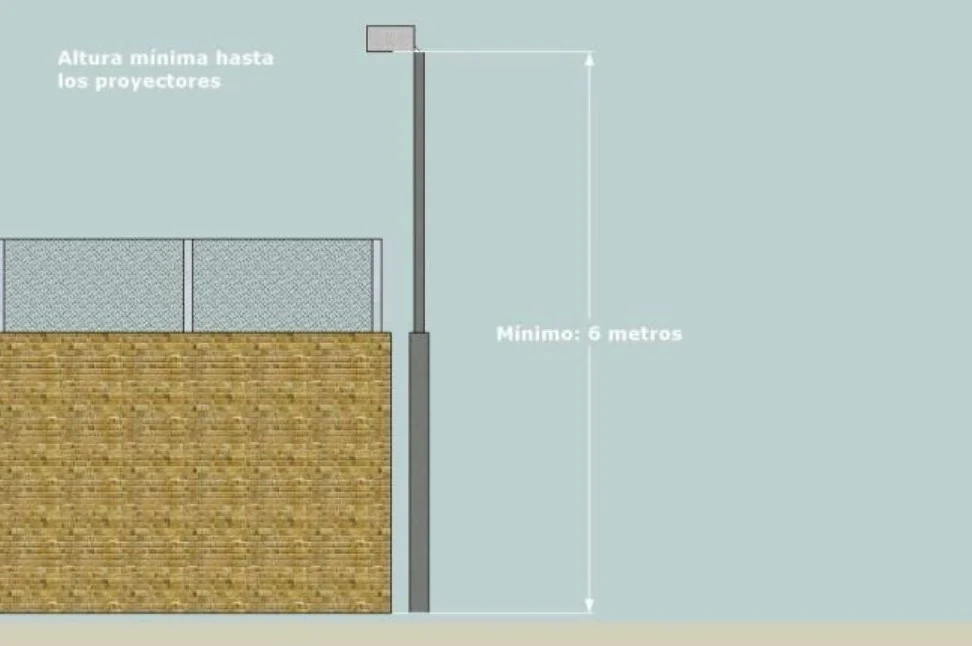

- Altura de los postes:
- Mínimo: 6 metros.
- Recomendado: 8 metros si los reflectores invaden el área interna de la cancha.
Especificaciones del cableado
- Tipo de manguera: Libre de halógenos, preferiblemente de color verde para facilitar la identificación y evitar riesgos de propagación de incendios.
- Conexión:
- Utiliza terminales y conectores resistentes a la humedad y corrosión.
- Protege el cableado con tubos corrugados enterrados para evitar daños mecánicos.
- Puntos de alimentación: Cada poste debe contar con una caja de conexiones protegida para facilitar el mantenimiento.
Orientación de los reflectores
- Evitar deslumbramientos: Los reflectores deben orientarse hacia el centro de la cancha en un ángulo que garantice una iluminación uniforme.
- Distribución lumínica: Asegúrate de que los reflectores cubran completamente las áreas de juego, evitando sombras en los extremos.
- Evitar contaminación lumínica: Ajusta los reflectores para que la luz no se disperse fuera del área de la cancha.
Consumo energético estimado
Cálculo del consumo
Para una cancha típica con 8 reflectores LED de 200 W:
- Potencia total: 8×200 W=1600 W o 1.6 kW.
- Horas de uso promedio diario: 4 horas.
- Consumo diario: 1.6 kW×4 h=6.4 kWh
- Consumo mensual: 6.4 kWh×30 días = 192 kWh
Comparativa con halogenuros metálicos
- Con 8 reflectores de 400 W:
- Potencia total: 8×400 W=3200 W o 3.2 kW.
- Consumo diario: 3.2 kW×4 h=12.8 kWh
- Consumo mensual: 12.8 kWh×30 días = .
Los reflectores LED reducen el consumo energético en un 50% respecto a los halogenuros metálicos.
Recomendaciones adicionales
- Cumplimiento normativo: Asegúrate de cumplir con las proporciones de uniformidad (Emin/Emax) especificadas en la norma UNE-EN 12193.
- Mantenimiento regular: Limpia los reflectores para evitar pérdida de eficiencia y revisa periódicamente las conexiones eléctricas.
- Sostenibilidad: Opta por iluminación LED para reducir el impacto ambiental y los costos de operación.
Conclusión
Una iluminación adecuada asegura una experiencia de juego de calidad y cumple con los estándares internacionales.
Con reflectores LED, es posible lograr una iluminación uniforme, eficiente y sostenible.
En Comando Construcciones , ofrecemos soluciones integrales para la instalación de iluminación en canchas de pádel.
